厲害了，這項循環水技術可為水泥廠年省百萬！
根據《山東省節約能源條例》和《山東省節能獎勵辦法》(魯政辦字〔2018〕6號),省經濟和信息化委、省節能辦組織開展了2017年度省節能獎申報工作，經各市推薦、專家評審和征求省環保廳、省質監局、省安監局意見，確定了入圍獲獎單位和成果，其中山東深信節能環?？萍加邢薰尽肮I(yè)循環水節能節水產品應用推廣”—UEDE電化學與超聲波聯合處理產品應用，被評為2017年度山東省優秀節能成果獎。
據水泥內參了解，山東深信節能環?？萍加邢薰?以下稱“山東深信”)多年來潛心研究物理阻垢技術，先后與西安交通大學、中科院上海高等研究院、715研究所等科研機構合作，在完成了《電化學除垢設備處理能力衡算及設備改進》、《循環冷卻水系統抗垢新技術》、《超聲波在水中傳導的效應分析》等課題攻關的基礎上，通過長期大量的工業試驗，成功開發出了以電化學電解吸附和極性水分子理論、超聲波空化效應理論為基礎的循環水聯合阻垢技術及其設備，實現了在不添加任何化學藥劑的前提下，大幅度減少循環水系統的排污水量，解決了工業循環水系統中的防垢除垢、殺菌滅澡、緩蝕防腐的問題，同時提高了換熱設備的換熱效率，實現了更高效、更經濟、更環保的工業循環水減排減污新途徑。
目前該技術已經申請了發明專利4項，實用新型專利10項。該技術的研發成功受到國家相關部門的高度重視，先后獲得山東省經信委優秀節能成果獎、山東省政府低碳山東貢獻獎、棗莊市科技局科技進步二等獎，并入選山東省2017年新技術推廣名錄。
據小參了解，濟寧的一家大型水泥企業余熱發電循環水系統，循環水補水硬度高，堿度大，屬于易結垢水質。在連續幾年的運行中使用的藥劑也根據水質情況選擇了多個廠家產品，使用的效果雖然有逐步的好轉，但仍沒有達到不結垢的目的，正常運行起來兩三個月就需要化學清洗或者物理清洗一次，對生產影響極大。
2017年2月份這家公司和山東深信溝通，根據他們的水質狀況和設備情況，山東深信制定了電化學超聲波聯合阻垢處理方案，經過一多年的穩定運行，超預期的完成這家水泥企業的目標，得到其高度好評。

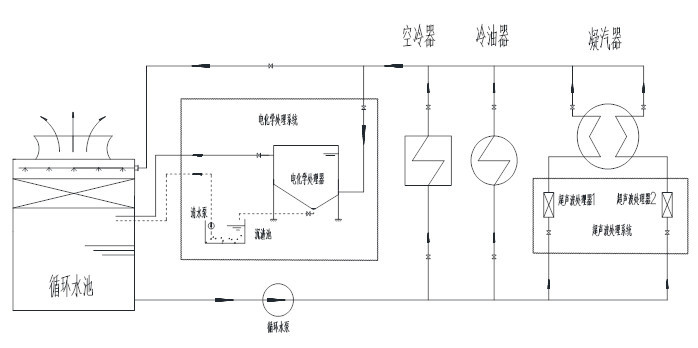

電化學超聲波聯合阻垢系統改造示意圖
上圖是電化學超聲波聯合阻垢系統改造示意圖，也是在工業循環水上使用的典型方案，電化學設備安裝在循環水池旁，從循環水回水管引出需要處理的水量，經過電解吸附除垢后，回到循環水池中。超聲波設備則安裝在凝汽器的進水管道上以及背面水室中，冷油器、空冷器同樣安裝在循環水入口管道上。
該廠改造前循環水相關水質分析
|
項目 |
單位 |
補充水 |
循環水 |
備注 |
|
PH |
N |
6.98 |
8.6 |
|
|
Cl- |
mg/L |
80 |
160 |
2 |
|
全堿度 |
mg/L |
380 |
710 |
2 |
|
鈣硬度 |
mg/L |
1100 |
2800 |
2.1 |
|
電導率 |
us/cm |
1165 |
2420 |
2.1 |
應用后效益計算
|
循環水系統運行參數平衡校核對比 |
|||
|
名稱 |
單位 |
原加藥處理 |
應用后 |
|
濃縮倍率 |
2.0 |
4.0 |
|
|
溫升 |
℃ |
8.0 |
8.0 |
|
保有水量 |
ｍ3 |
1500 |
1500 |
|
循環水量 |
ｍ3/h |
3300 |
3300 |
|
補水量 |
ｍ3/h |
61.06 |
49.3 |
|
排污量 |
ｍ3/h |
20.80 |
9.0 |
|
蒸發量 |
ｍ3/h |
36.96 |
36.96 |
|
損失量 |
ｍ3/h |
3.3 |
3.3 |
|
排污量占循環水量百分比 |
% |
0.63% |
0.27% |
|
補水量占循環水量百分比 |
% |
1.85% |
1.49% |
|
應用后節水效益計算 |
|||
|
名稱 |
單位 |
數值 |
備注 |
|
每小時節水量 |
ｍ3 |
11.78 |
|
|
每日節水量 |
ｍ3 |
282.72 |
|
|
每年節水量 |
ｍ3 |
84816.00 |
以300天計 |
|
綜合水價 |
元/ｍ3 |
4 |
|
|
綜合電價 |
元/KW |
0.65 |
|
|
年節水直接效益 |
萬元 |
33.93 |
|
|
年節電效益 |
萬元 |
5.51 |
每噸水耗電一度計 |
|
年綜合節水效益 |
萬元 |
39.45 |
|
|
應用SX-EDE、SX-UDE后綜合效益分析及回收期計算 |
|||
|
設備運行費用 |
萬元 |
7.6 |
|
|
節約藥品費用 |
萬元 |
28.0 |
|
|
節水綜合費用 |
萬元 |
39.45 |
|
|
節約清洗費用 |
萬元 |
9 |
|
|
真空保持間接多發電費用 |
萬元 |
70.2 |
|
|
年綜合收益 |
萬元 |
141.05 |
|

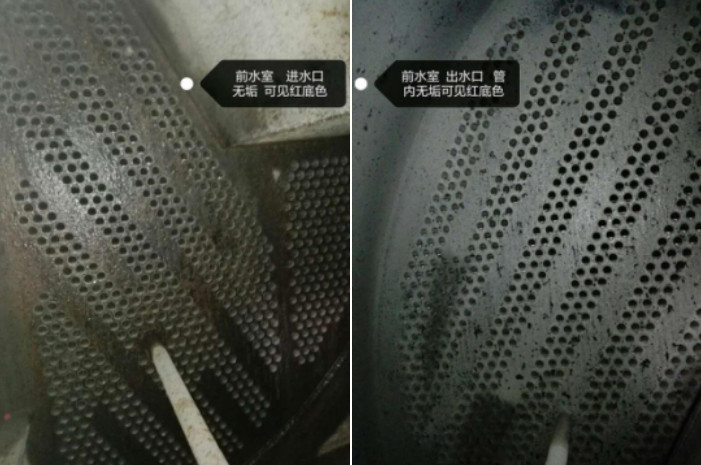

應用后換熱器圖片
應用后換熱器圖片
通過持續的研發改進及數十個項目的應用案例，山東深信可以做到工業循環水在不添加任何化學藥劑(包括硫酸)、排污量減少50%---70%以上的前提下，凝汽器結垢問題明顯優于傳統的添加化學藥劑，項目成功率可以達到100%!少量的排污水可以用來澆花、撒路面、噴淋料場，基本可以做到工廠對外的“零排放”。
